Ultra beyaz küçük boy 4 haneli 7 segment led ekran 0.28 inç ortak katot gösterge paneli için
ürün genel bakışı
Bu 0,28 inç (7,10 mm) 4 haneli ortak katotlu 7 segmentli LED ekran, gösterge panelleri için tasarlanmış, yerden tasarruf sağlayan bir çözümdür., set üstü kutular, ev aletleri, ve kompakt dijital göstergeler. 32×10.3×5.8 mm'lik ultra ince bir form faktörüne sahip., Sınırlı kurulum alanının olduğu yoğun PCB düzenlerine kusursuz bir şekilde uyum sağlar; taşınabilir cihazlar için idealdir., akıllı ev kontrol cihazları, ve küçük ölçekli endüstriyel izleme cihazları.
Siyah yüzey üzerinde sarı bölümler ve ultra parlak beyaz ışık çıkışı (120–140mcd/led) ile., Yakın izleme mesafelerinde (0,3–2 metre) olağanüstü kontrast ve okunabilirlik sunar.. Ortak katot polaritesi, ana akım sürücü entegre devreleriyle uyumluluğu sağlar (örneğin., tm1637, maksimum7219, ht1621), Düşük güç tüketimi ve uzun ömrü sayesinde hem endüstriyel hem de konut ortamlarında 7/24 istikrarlı çalışma için uygundur.. RoHS uyumluluğu, düzenleyici engeller olmadan küresel pazara yayılmayı daha da mümkün kılıyor..
temel teknik özellikler
| kategori | parametre | özellikler (gösterge paneli optimize edilmiş) |
| temel tasarım | ekran tipi | 4-haneli 7 segmentli led ekran |
| rakam yüksekliği | 0.28 inç (7,10 mm) | |
| dış boyutlar (u×g×y) | 32 × 10.3 × 5.8aa | |
| segment/yüzey kaplaması | siyah yüzey üzerinde sarı segmentler | |
| polarite | ortak katot | |
| optik performans | birincil yayıcı renk | ultra parlak beyaz |
| ışık yoğunluğu | 120–140 mcd/led | |
| isteğe bağlı yayıcı renkler | kırmızı, mavi, sarı yeşil, saf yeşil, kehribar, Portakal, Sarı | |
| elektriksel parametreler | ileri gerilim (vf) | 2.8–3.2v/led (beyaz/mavi/yeşil çeşitleri) |
| ileri akım | 5–10mA/LED | |
| kalite ve uyumluluk | temel avantajlar | yüksek ışık yoğunluğu, düzgün segment parlaklığı, geniş görüş açısı, istikrarlı performans, uzun ömür, kolay montaj, ic uyumlu |
| uyum | rohs uyumlu |
temel özellikler (gösterge paneli optimize edildi)
1. ultra kompakt boyut ve yüksek kontrastlı görünürlük
yerden tasarruf sağlayan 32×10,3×5,8 mm profil:İnce boyutları, taşınabilir cihazların dar PCB yuvalarına uyum sağlar., set üstü kutu uzaktan kumandaları, ve akıllı ev aletleri panelleri—özel PCB yeniden tasarımlarına gerek yok., yüksek yoğunluklu bileşen yerleşimlerini desteklemek.
Sarı bölümler + siyah yüzey kontrastı:Ortam ışığının neden olduğu parlamayı ortadan kaldırır (örneğin., fabrika tavan lambaları, (ev odası aydınlatması) ve 4 haneli değerler sağlar (örneğin)., "0125" rpm, "25。50" °c, "e001" hata kodu) net ve okunması kolaydır., parlak ortamlarda bile.
120–140mcd yüksek ışık yoğunluğu:parlak bir şekilde sunar, Yakın mesafeden görüntüleme için göz dostu aydınlatma (genellikle elde tutulan veya ekipman gösterge panellerine monte edilmiş gösterge panelleri için kullanılır), düşük parlaklıktan kaynaklanan okunabilirlik sorunlarından kaçınmak.
2. enerji verimliliği ve uzun vadeli güvenilirlik
düşük güç tüketimi ve son derece düşük akım:5–10ma/led, pille çalışan taşınabilir cihazlar için enerji kullanımını en aza indirir (örneğin)., el tipi termometreler, (basınç göstergeleri gibi) ve set üstü kutular ile ev aletlerinin bekleme modundaki güç tüketimini azaltır., pil ömrünü uzatmak ve işletme maliyetlerini düşürmek.
düzgün segment parlaklığı:Bölümler arasında parlaklıkta herhangi bir değişiklik olmaması, rakam bozulmasını önler (örneğin., "8" (bir tarafı soluk görünerek) ve gösterge paneli uygulamalarında kritik hassasiyet değerlerinin tutarlı bir şekilde okunabilirliğini sağlar ve böylece gösterge paneli uygulamalarında kritik hassasiyet değerlerinin tutarlı bir şekilde okunabilirliğini garanti eder..
uzun ömür (50,000+ saat):Yüksek kaliteli LED çipleri ve sağlam epoksi yapısı, çoğu enstrüman ve ev aletinin 8-10 yıllık kullanım ömrüne uygundur., Sık sık ekran değişimini ve bakım kaynaklı arıza sürelerini ortadan kaldırır..
3. üretici dostu kolay entegrasyon
ortak katotlu entegre devre uyumluluğu:Standart sürücü entegre devreleri ve mikrodenetleyicilerle (Arduino) sorunsuz bir şekilde çalışır., özellikle32, PLC'ler (çarpışma bilgi sistemleri) gösterge panellerinde ve ev elektroniğinde yaygın olarak kullanılmaktadır.. gerçek zamanlı veri görüntüleme için devre tasarımını basitleştirir (örneğin., sıcaklık örneklemesi, hız izleme, hata kodu uyarıları).
geniş görüş açısı (≥120° yatay/dikey):Bu özellik, özellikle kullanıcıların ekranın tam önünde durmayabileceği ekipmanlara monte edilmiş gösterge panelleri için kritik öneme sahip olup, birden fazla açıdan net okunabilirlik sağlar..
otomatik montaj desteği:Standartlaştırılmış delikli veya SMT pin çıkış tasarımı, yüksek hacimli üretim hatlarıyla uyumludur., Enstrüman ve cihaz üreticileri için üretim süreçlerini hızlandırmak.
4. İşlevsel farklılaşma için çok renkli çok yönlülük
İsteğe bağlı yayıcı renkler, çeşitli uygulamalarda hedefli kullanım imkanı sağlar.:
kırmızı:limit aşımı alarmları için yüksek görünürlük
saf yeşil:normal/optimal durum sinyalleri
kehribar:ev aletleri zamanlayıcıları için sıcak tonlar
mavi:Üst düzey akıllı ev cihaz panelleri için modern estetik.
ürün görseli
ürün parametreleri
mutlak maksimum derecelendirmeler(ta=25ºc)
| parametre | sembol | derecelendirmeler | birim |
| ileri akım (zar başına) | ipm | 20 | mA |
| ters voltaj (zar başına) | Vr | 5 | V |
| güç dağılımı (zar başına) | Pm | 80 | mW |
| çalışma sıcaklığı aralığı | üst | -40~+85 | ºC |
| depolama sıcaklığı aralığı | tstg | -40~+85 | ºC |
| lehim sıcaklığı (≤3 saniye) | Th | 260 | ºC |
kod:sarı yeşil-j
| parametre | sembol | şart | min | tip | maksimum | birim |
| ileri voltaj | Vf | eğer=10ma | 1.8 | 2.4 | V | |
| ters voltaj | Vr | ir=10ua | 5 | V | ||
| ışık yoğunluğu | Iv | eğer=10ma | 30 | 40 | mcd | |
| yarı değerli spektrum | △λ | eğer=10ma | 20 | nm | ||
| dalga boyu | Dλ | eğer=10ma | 569 | 574 | nm |
kod:kehribar/sarı -y
| parametre | sembol | şart | min | tip | maksimum | birim |
| ileri voltaj | Vf | eğer=10ma | 1.8 | 2.5 | V | |
| ters voltaj | Vr | ir=10ua | 5 | V | ||
| ışık yoğunluğu | Iv | eğer=10ma | 60 | 80 | mcd | |
| yarı değerli spektrum | △λ | eğer=10ma | 20 | nm | ||
| dalga boyu | Dλ | eğer=10ma | 585 | 595 | nm |
kod:turuncu -f
| parametre | sembol | şart | min | tip | maksimum | birim |
| ileri voltaj | Vf | eğer=10ma | 1.8 | 2.4 | V | |
| ters voltaj | Vr | ir=10ua | 5 | V | ||
| ışık yoğunluğu | Iv | eğer=10ma | 60 | 80 | mcd | |
| yarı değerli spektrum | △λ | eğer=10ma | 20 | nm | ||
| dalga boyu | Dλ | eğer=10ma | 600 | 605 | nm |
kod:süper parlak kırmızı -r
| parametre | sembol | şart | min | tip | maksimum | birim |
| ileri voltaj | Vf | eğer=10ma | 1.8 | 2.2 | V | |
| ters voltaj | Vr | ir=10ua | 5 | V | ||
| ışık yoğunluğu | Iv | eğer=10ma | 50 | 60 | mcd | |
| yarı değerli spektrum | △λ | eğer=10ma | 20 | nm | ||
| dalga boyu | Dλ | eğer=10ma | 630 | 635 | nm |
kod:ultra parlak kırmızı -ur
| parametre | sembol | şart | min | tip | maksimum | birim |
| ileri voltaj | Vf | eğer=10ma | 1.8 | 2.2 | V | |
| ters voltaj | Vr | ir=10ua | 5 | V | ||
| ışık yoğunluğu | Iv | eğer=10ma | 80 | 100 | mcd | |
| yarı değerli spektrum | △λ | eğer=10ma | 20 | nm | ||
| dalga boyu | Dλ | eğer=10ma | 625 | 635 | nm |
kod:saf yeşil -g
| parametre | sembol | şart | min | tip | maksimum | birim |
| ileri voltaj | Vf | eğer=10ma | 2.6 | 3.2 | V | |
| ters voltaj | Vr | ir=10ua | 5 | V | ||
| ışık yoğunluğu | Iv | eğer=10ma | 120 | 180 | mcd | |
| yarı değerli spektrum | △λ | eğer=10ma | 20 | nm | ||
| dalga boyu | Dλ | eğer=10ma | 515 | 525 | nm |
kod:ultra parlak mavi -bh
| parametre | sembol | şart | min | tip | maksimum | birim |
| ileri voltaj | Vf | eğer=10ma | 2.8 | 3.2 | V | |
| ters voltaj | Vr | ir=10ua | 5 | V | ||
| ışık yoğunluğu | Iv | eğer=10ma | 120 | 140 | mcd | |
| yarı değerli spektrum | △λ | eğer=10ma | 20 | nm | ||
| dalga boyu | Dλ | eğer=10ma | 460 | 465 | nm |
kod:ultra parlak beyaz -wh
| parametre | sembol | şart | min | tip | maksimum | birim |
| ileri voltaj | Vf | eğer=10ma | 2.8 | 3.2 | V | |
| ters voltaj | Vr | ir=10ua | 5 | V | ||
| ışık yoğunluğu | Iv | eğer=10ma | 120 | 140 | mcd | |
| led renk sıcaklığı | K | eğer=10ma | 5500 | 20 | 6800 | K |
kromatiklik koordinatları | X/Y | eğer=10ma | 0.29,0.32 | 0.30,0.33 | nm |
Shenzhen Guangzhibao Teknoloji Şirketi, Ltd.. (marka: ışık-bo) skuruldu 2006 , Ar-Ge'yi entegre eden bir şirket, optoelektronik led ekranların üretimi ve satışı . iso 9001 2015 kalite yönetim sistemleri sertifikalı şirket . 15 yılı aşkın OEM ve ODM deneyimiyle .
ışıkboMüşterilerin maliyeti düşürmelerine ve rekabet gücünü artırmalarına yardımcı olmak için yüksek kaliteli ve düşük maliyetli özelleştirilmiş çözümler sunmaya kendini adamıştır.

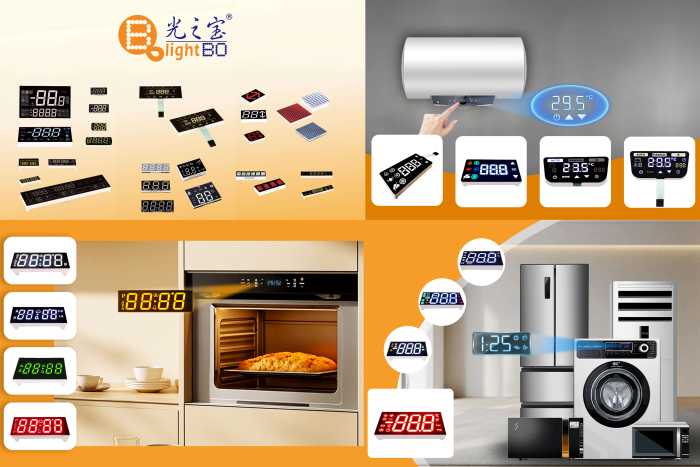

ürün uygulamaları
7 segment led ekran, özelleştirilmiş led ekran, sayısal led ekran, nokta matris led ekran, ev aletlerinde yaygın olarak kullanılır,sıcaklık göstergeleri, nem göstergeleri, buzdolabı kontrolörü,termostat göstergesi,ısıtma ve soğutma kontrolü vb..
sertifikalar

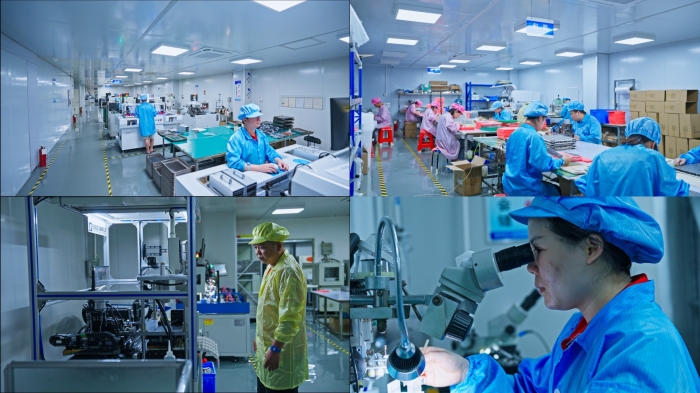

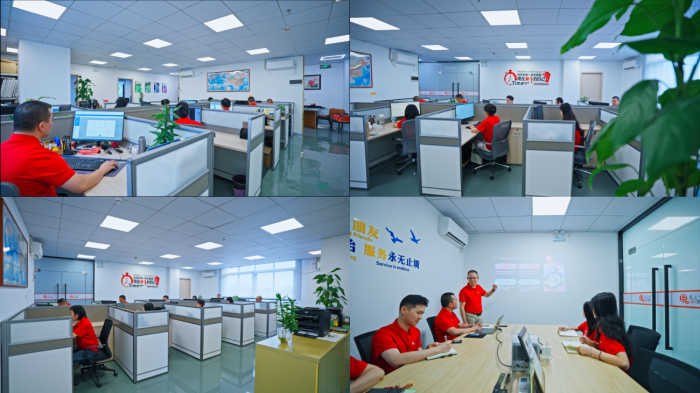

ofis ve fabrika genel bakışı
şirket sergileri
nakliye hizmetleri
FAQ
SSS (sık sorulan sorular)
s1 ticaret şirketi misiniz yoksa üretici misiniz?
a: Optoelektronik LED ekranlarda 20 yılı aşkın deneyime sahip orijinal üreticiyiz .
s2 ana ürünleriniz nelerdir?
a: ana ürünlerimiz arasında 7 segment led ekran bulunmaktadır, smd led ekran,nokta matris led ekran, ok led ekran, özel tasarım led ekran ,led ışık çubuğu,delikten geçen led, smd ledler,led arka aydınlatmalar, ve benzeri .
q3 minimum sipariş miktarı nedir?
a: bizim minimum sipariş miktarımız 1000 adettir., Ayrıca numune siparişlerini ve minimum sipariş miktarımızdan daha az miktardaki küçük siparişleri de kabul edebiliriz .
sipariş vermeden önce 4. çeyrek, test için birkaç örnek alabilir miyim?
a: Evet. testiniz için 5-10 ücretsiz numune sağlayabiliriz, ancak nakliye maliyeti müşteri tarafından karşılanacaktır.
q5 teslimat süreniz ne kadardır?
a: teslimat süresi:yaklaşık 10-20 gün; sipariş miktarına ve hammaddelere göre. acil siparişiniz varsa,ve stoklarımızda hammaddelerimiz varÜretim planımızı 7-10 gün içinde hazır hale getirecek şekilde ayarlayabiliriz .
s6 ödeme koşullarınız nelerdir?
a: Banka havalesi, banka havalesi, Western Union ve küçük miktarlarda Paypal'ı kabul ediyoruz. ödeme yöntemlerinin ayrıntıları müzakere edilebilir.
q7 bana fob fiyatlarını verebilir misiniz?
a: Evet. Size exw, fob, cif, ddp incoterms'e göre fiyat teklifi verebiliriz.
s8 kataloğunuzu ve fiyat listenizi nasıl alabilirim?
a: Evet . Katalog ve fiyat listemiz için lütfen bize e-posta adresinizi bildirin veya doğrudan web sitemizden bizimle iletişime geçin. .
q9 fiyatları pazarlık edebilir miyim?
a: evet, toplu siparişlerde indirimleri değerlendirebiliriz.
s10 nakliye ücretleri ne kadar olacak?
a: Gönderinizin büyüklüğüne ve gönderim yöntemine bağlıdır.talep ettiğiniz ücreti size teklif edeceğiz.
q11 özel tasarım ürünler yapabilir misiniz?
a: evet, OEM ve ODM hizmeti mevcuttur .İhtiyaçlarınıza göre boyutları, LED rengini ve işlevsel simgeleri özelleştirebiliriz.
s12 eğer tasarımımı gönderirsem , bunu sadece kendim için yapabilir misin ,ve bunu başkasına göstermeyeceğim
a: evet, izniniz olmadan bunu başkalarına göstermeyeceğiz veya satmayacağız.
s13 Özelleştirilmiş ürünler için numune teslim süresi ne kadar olacak?
a: Numune teslim süresi, müşterilerden kalıp maliyeti ve kalıp çizimi onayı alındıktan sonra yaklaşık 20-25 iş günü olacaktır .
s14 nakliye yöntemleri nelerdir
a:biz genellikle malları DHL ile gönderiyoruz, fedex,Güç kaynağı,ems,havayla,deniz yoluyla vb. ayrıca sizin için en iyi olan diğer yolu da seçebilirsiniz.
s15 Ürünlerinizin kalitesini nasıl sağlıyorsunuz?
a: 20 yılı aşkın deneyime sahip ISO 9001 QMS sertifikalı üreticileriz ,Sevkiyattan önce tüm ürünlerimiz için iki kez %100 test gerçekleştiriyoruz .
