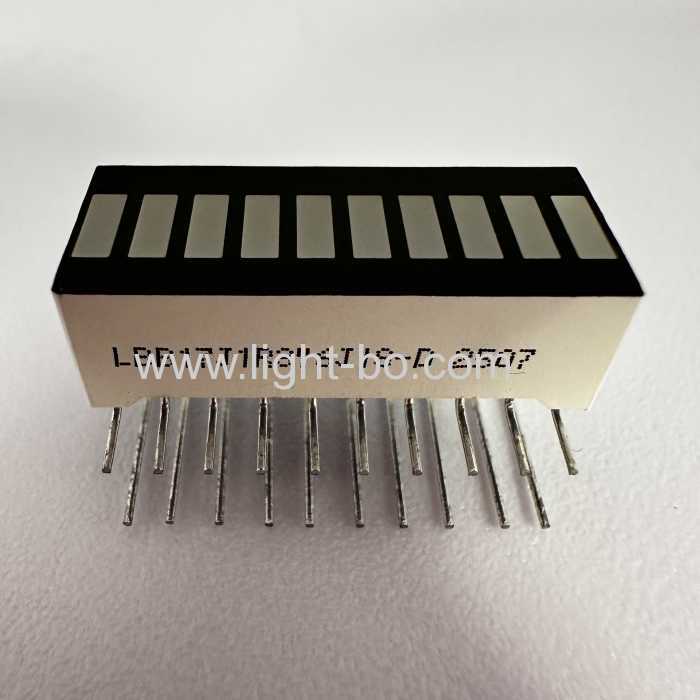

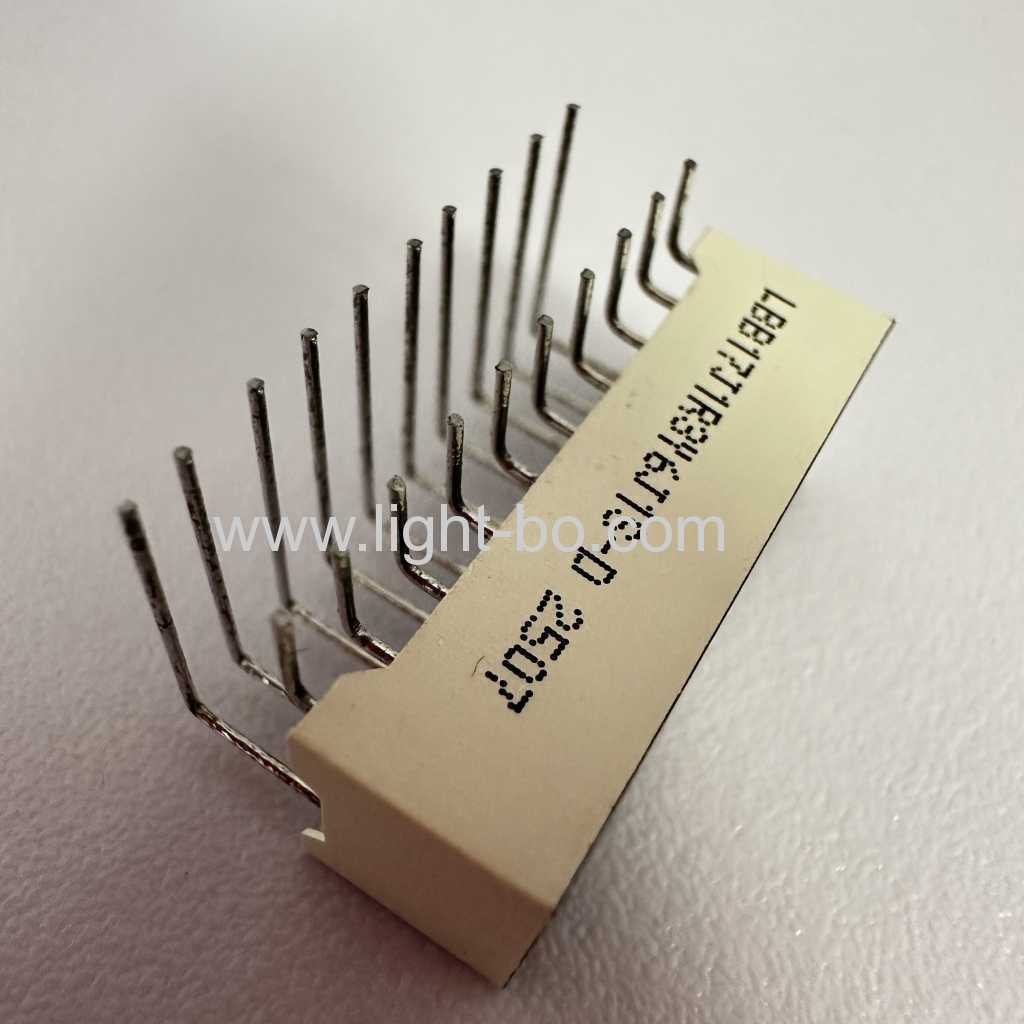

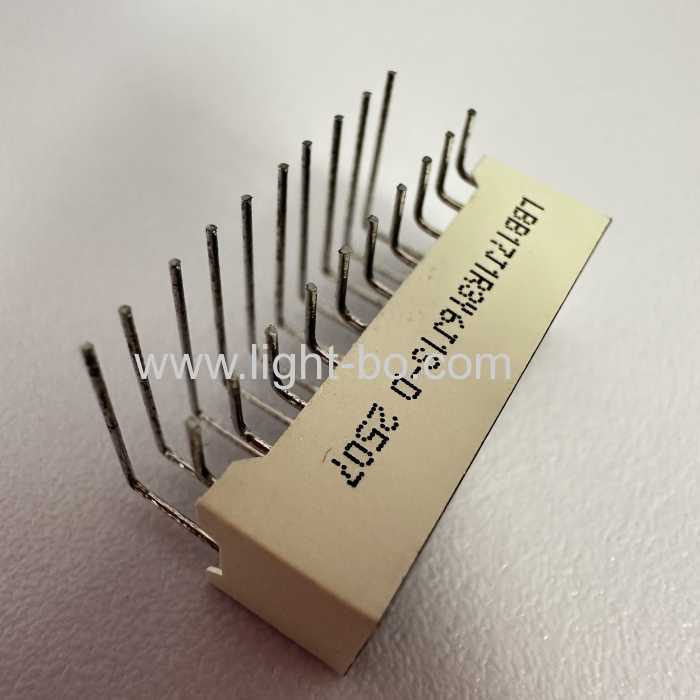

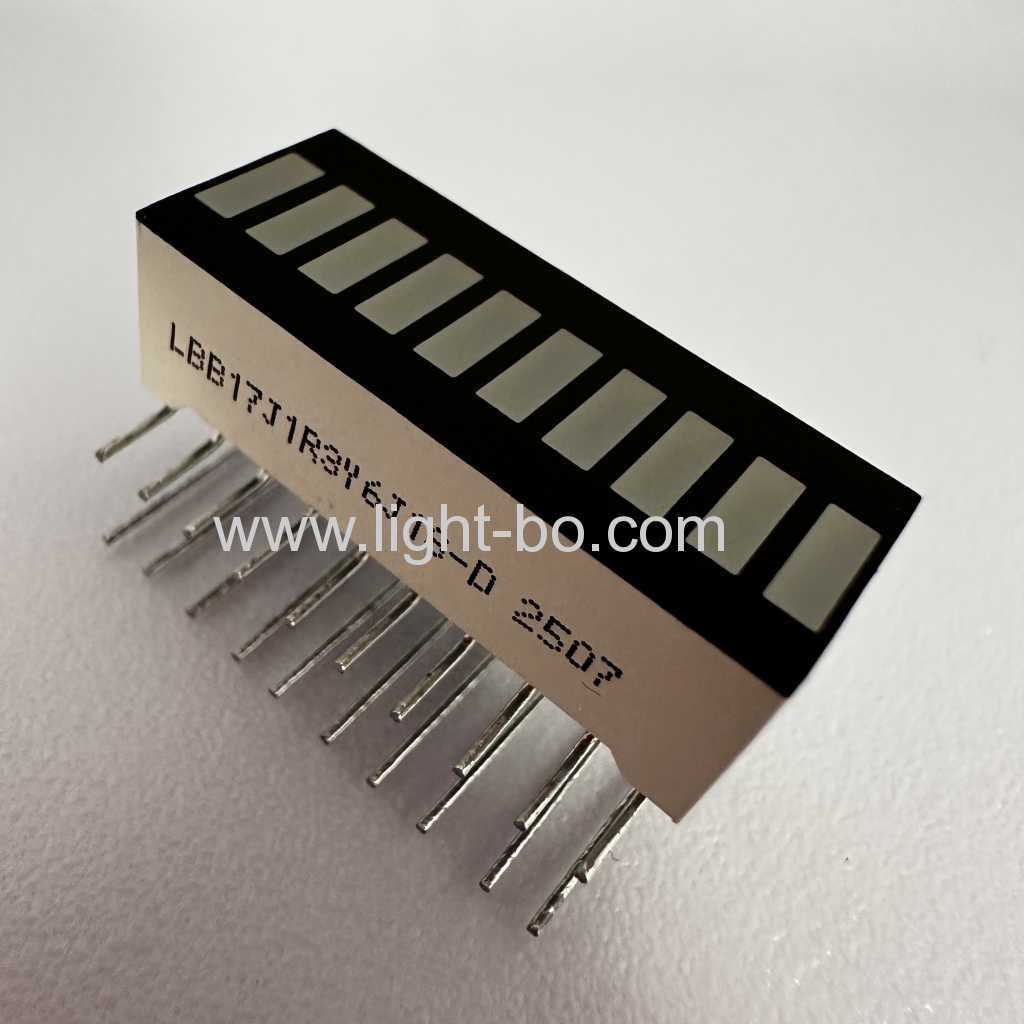

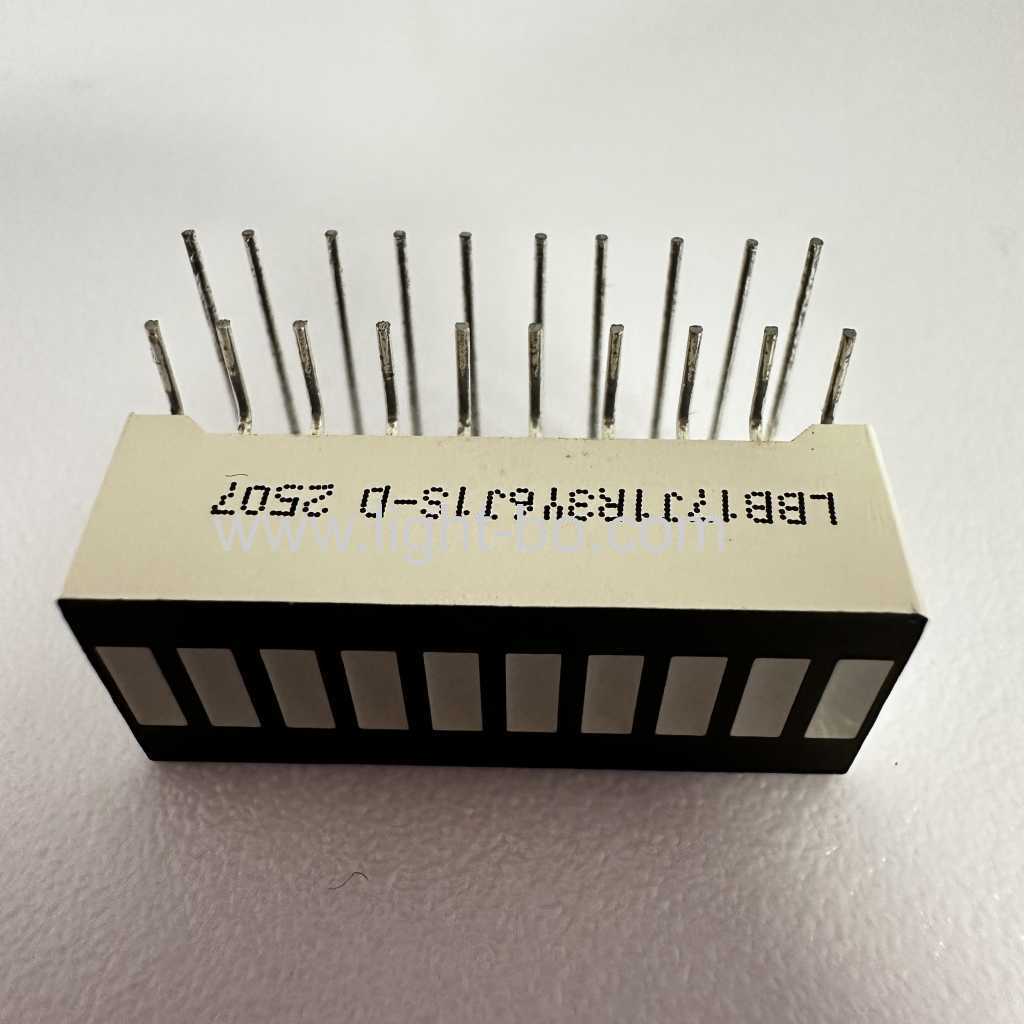

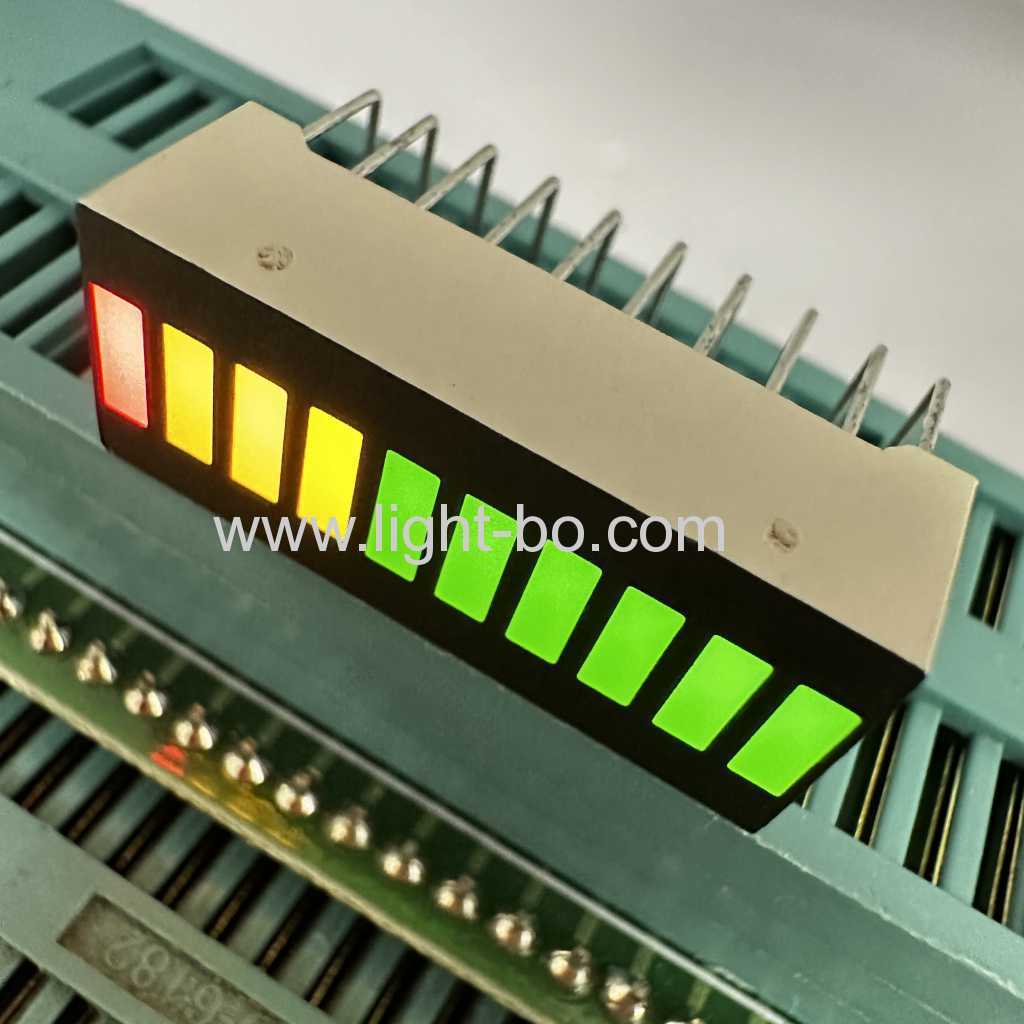

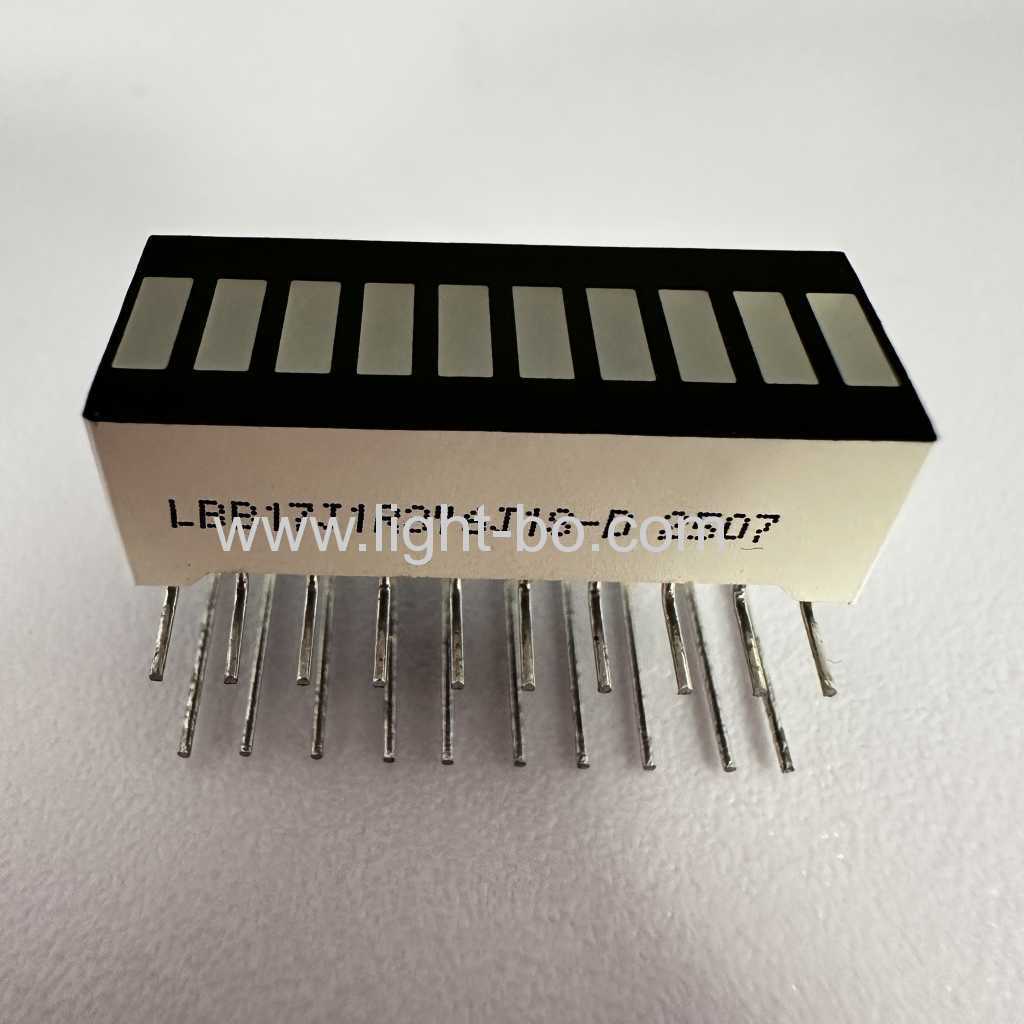

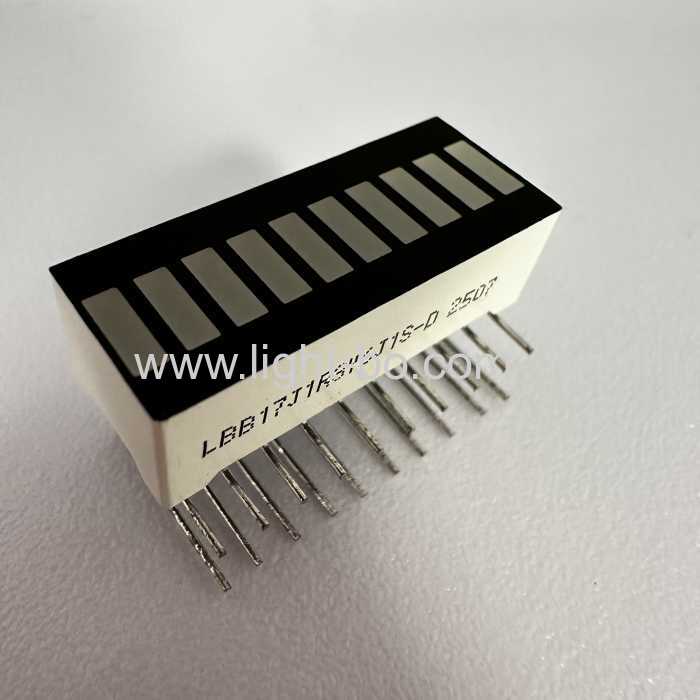

Çift Hatlı 90 Derece Pin Bükme Özelliğine Sahip Çok Renkli 10 Segmentli LED Çubuk Dizisi Ortak Katot

Çift hatlı 90 derece pin bükme özelliğine sahip çok renkli 10 segmentli LED çubuk dizisi ortak katot

10-segment led ışık çubuğu

dış boyut:25.4x10.1x7.9mm

renk yaymak: süper parlak kırmızı/sarı/sarı yeşil

dalga boyu:620-625nm/585-595nm/569-574nm

ışık yoğunluğu:40-50mcd/40-50mcd/30-45mcd

ileri volatege: 1.8-2.3v/led

ileri akım:5-10ma/led

renk yaymak: kırmızı, mavi, yeşil, kehribar, beyaz, turuncu ve çok renkli olarak mevcuttur.

• mutlak maksimum derecelendirmeler(ta=25ºc)

  parametre	sembol	derecelendirmeler	birim
  ileri akım (zar başına)	ipm	20	mA
  ters voltaj (zar başına)	Vr	5	V
  güç dağılımı (zar başına)	Pm	80	mW
  çalışma sıcaklığı aralığı	üst	-40~+85	ºC
  depolama sıcaklığı aralığı	tstg	-40~+85	ºC
  lehim sıcaklığı (≤3 saniye)	Th	260	ºC



  kod:sarı yeşil-j

  parametre	sembol	şart	min	tip	maksimum	birim
  ileri voltaj	Vf	eğer=10ma	1.8		2.4	V
  ters voltaj	Vr	ir=10ua	5			V
  ışık yoğunluğu	Iv	eğer=10ma	30		40	mcd
  yarı değerli spektrum	△λ	eğer=10ma		20		nm
  dalga boyu	Dλ	eğer=10ma	569		574	nm



  kod:kehribar/sarı -y

  parametre	sembol	şart	min	tip	maksimum	birim
  ileri voltaj	Vf	eğer=10ma	1.8		2.5	V
  ters voltaj	Vr	ir=10ua	5			V
  ışık yoğunluğu	Iv	eğer=10ma	60		80	mcd
  yarı değerli spektrum	△λ	eğer=10ma		20		nm
  dalga boyu	Dλ	eğer=10ma	585		595	nm



  kod:turuncu -f

  parametre	sembol	şart	min	tip	maksimum	birim
  ileri voltaj	Vf	eğer=10ma	1.8		2.4	V
  ters voltaj	Vr	ir=10ua	5			V
  ışık yoğunluğu	Iv	eğer=10ma	60		80	mcd
  yarı değerli spektrum	△λ	eğer=10ma		20		nm
  dalga boyu	Dλ	eğer=10ma	600		605	nm



  kod:süper parlak kırmızı -r

  parametre	sembol	şart	min	tip	maksimum	birim
  ileri voltaj	Vf	eğer=10ma	1.8		2.2	V
  ters voltaj	Vr	ir=10ua	5			V
  ışık yoğunluğu	Iv	eğer=10ma	50		60	mcd
  yarı değerli spektrum	△λ	eğer=10ma		20		nm
  dalga boyu	Dλ	eğer=10ma	630		635	nm



  kod:ultra parlak kırmızı -ur

  parametre	sembol	şart	min	tip	maksimum	birim
  ileri voltaj	Vf	eğer=10ma	1.8		2.2	V
  ters voltaj	Vr	ir=10ua	5			V
  ışık yoğunluğu	Iv	eğer=10ma	80		100	mcd
  yarı değerli spektrum	△λ	eğer=10ma		20		nm
  dalga boyu	Dλ	eğer=10ma	625		635	nm



  kod:saf yeşil -g

  parametre	sembol	şart	min	tip	maksimum	birim
  ileri voltaj	Vf	eğer=10ma	2.6		3.2	V
  ters voltaj	Vr	ir=10ua	5			V
  ışık yoğunluğu	Iv	eğer=10ma	120		180	mcd
  yarı değerli spektrum	△λ	eğer=10ma		20		nm
  dalga boyu	Dλ	eğer=10ma	515		525	nm


  kod:ultra parlak mavi -bh

  parametre	sembol	şart	min	tip	maksimum	birim
  ileri voltaj	Vf	eğer=10ma	2.8		3.2	V
  ters voltaj	Vr	ir=10ua	5			V
  ışık yoğunluğu	Iv	eğer=10ma	120		140	mcd
  yarı değerli spektrum	△λ	eğer=10ma		20		nm
  dalga boyu	Dλ	eğer=10ma	460		465	nm

•


• kod:ultra parlak beyaz -wh

  parametre	sembol	şart	min	tip	maksimum	birim
  ileri voltaj	Vf	eğer=10ma	2.8		3.2	V
  ters voltaj	Vr	ir=10ua	5			V
  ışık yoğunluğu	Iv	eğer=10ma	120		140	mcd
  led renk sıcaklığı	K	eğer=10ma	5500	20	6800	K
  kromatiklik koordinatları	X/Y	eğer=10ma	0.29,0.32		0.30,0.33	nm

yüksek ışık yoğunluğu
düşük güç tüketimi
son derece düşük akım
istikrarlı performans
iyi tutarlılık
ic uyumlu
kolay montaj
uzun ömür
rohs uyumlu

yüksek ışık yoğunluğu
düşük güç tüketimi
son derece düşük akım
istikrarlı performans
iyi tutarlılık
ic uyumlu
kolay montaj
uzun ömür
rohs uyumlu

uygulama:
ev aletleri, gösterge panelleri değer/seviye göstergeleri için yaygın olarak kullanılır .
